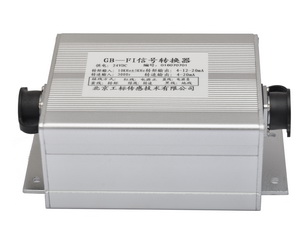

GB-FV转换器模块



一.   产品概述:

       GB-FV型转换模块是我司为了适用更多客户的需求,专门研发的一款产品与

我司GB-DTS系列扭矩传感器相配套使用,适用于联接PLC或模拟量采集 卡使用的高

精度换转模块。

二.   产品特点:

      1.将数字频率信号转换为模拟量4-20MA/0-10V,供电转为24VDC。

      2.响应时间为100次/S.精度高.抗干扰能力强。

      3.铝型材外观,美观坚固。

      4.测量精准,稳定性可靠。

      5.采用活插拔接头,接线简单方便。

三.产品使用

    1. 在一般情况下,勿需打开变送器盒.

    2. 如需调整,打开变送器盒上盖,即可看见两只灰色可调电位器。如需调整零

    点,即调动R5k(W104)电位器;如增益有变动,即调整R100(W101)电位器。

     3. 接线方式:传感器的输出插头直接插入变送器盒的输入端,输出端的四根线

接法如下:



            红线:电源正

            蓝线: 电源负

            黄线:扭矩信号

            黑线:地

            绿线:转速/空

         变送器及连线设有屏蔽线,如果需要可将屏蔽线接地。





四.产品外形尺寸:



    1.定位尺寸:长*宽*高,单位mm(107*35*47)

    2.外型尺寸:长*宽*高,单位mm(116*76*47)
