一、应用范围:

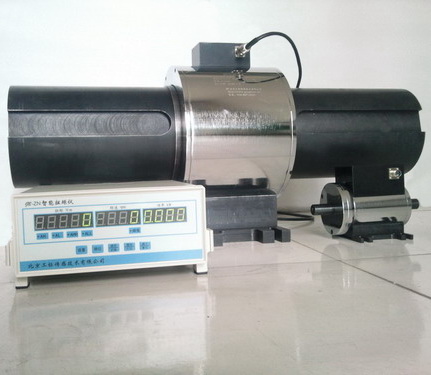

GB-DTS系列转矩转速传感器是一种测量各种扭矩、转速及机械功率的精密测量   器。应用范围十分广泛。

主要用于:

1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;

2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;

3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检 测;

4、可用于污水处理系统中的扭矩及功率的检测;

5、可用于制造粘度计;

6、可用于过程工业和流程工业中。

二、基本原理:

扭矩的测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源   即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成与   扭应变成正比的频率信号。

如图所示:         应用原理图



1、 转速的测量: 转速测量采用磁电原理方法进行测量,每一磁盘均有60个齿,   轴带动磁盘每旋转一周可产生60个脉冲,高速或中速采样时可以用测频的方法,   低速采样时可以用测周期的方法测出准确的转速。本传感器精度可达±0.1%~±   0.5%(F·S)。由于传感器输出为频率信号,所以无需AD转换即可直接送至计   算机进行数据处理。本传感器的测速方法采用内置测速,订货时用户需注明是否监   转速信号!

三、产品特点:

1.    信号输出波形方波幅度可选5V/12V。

2.    开机5分钟即可进入工作状态,勿需预热过程。

3.    检测精度高、稳定性好、抗干扰性强。

4.    不需反复调零即可连续测量正反扭矩。

5.    体积小、重量轻、易于安装。

6.    传感器可脱离二次仪表独立使用,只要按插座针号提供±15V  (200mA)的电源,即可输出阻抗与扭矩成正比的等方波或脉冲波频率 信号。

五、产品系列:           GB-DTS系列标准扭矩传感器  外型尺寸如下图: 产品系列尺寸参考下图:


规格 (N.M)Φ dΦD2ABCEFGHH1L键 b*h*l*n
0-10;30; 50;10018858721223161100501081866x6x25x1
20028928691234161100561252088x7x27x1
5003810686912755611086613623810x8x50x2
1K4811386912570781206815827314x9x51x2
2K5513087412870901508518029516x6x70x2
5K751441373134105851409219234920x14x75x2
10K98170138114012011018011022439928x16x101x2
20K1251954-M12193142120193225125.525338832x11x101x2
30K1402204-M12208146150193240140.228145232x12x130x2

                                                           注:30K以上可以来电索取图纸.

六、主要性能及电气指标:

扭  矩 精 度:   <±0.5 % F· S、<±0.3 % F· S、<±0.1 % F·   S(可选)

频  率 响 应:   100μs

非   线   性:   <±0.2 % F· S

重   复   性:   <±0.1% F· S

回        差:   <0.1 % F· S

零  点 时 漂:   <0.2 % F· S

零  点 温 漂:   <0.2 % F· S /10℃

输  出 阻 抗:   350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω(可选)

绝  缘 阻 抗:    >500MΩ

静  态 超 载:   120 % 150% 200%(可选)

使  用 温 度:   -10 ~ 50℃

储  存 温 度:   -20 ~ 70℃

电  源 电 压:   ±15V±5%

总  消 耗电流:   <200mA

频率信号输出:   5KHZ—15KHZ

额  定 扭 矩:   10KHZ±5kHZ  (正反双向测量值)

信  号 占 空 比:   (50±10)%

七、信号输出与信号采集:

1、扭矩信号输出基本形式:

•  方波信号、脉冲信号。

•  可根据用户需要制成电压模拟信号输出或电流模拟信号输出(单向、静止扭   矩测量)。

2、扭矩信号处理形式:

•  扭矩传感器输出的频率信号送到频率计或数字表,直接读取与扭矩成正比的   频率信号或电压、电流信号。

•  扭矩传感器的扭矩与频率信号送给单片机二次仪表,直接显示实时扭矩值、转   速及输出功率值及RS232通讯信号。

•  直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。

八、维护与保养:

1.每隔一年应给扭矩传感器两端轴承加润滑脂。加润滑脂时,仅将两端轴承盖   打开,将润滑脂加入轴承,然后装上两端盖。   2.应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。

九、注意事项:

1.安装时,不能带电操作,切莫直接敲打、碰撞传感器。

2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩,避免人身伤害。

3.信号线输 出不得对地 ,对电源短路,输出电流不大于10mA•  屏蔽电缆线的   屏蔽层必须与 +15V电源的公共端(电源地)连接。

十、电气连接:

如图10所示,扭矩传感器用一个航空接头(X12K5P)与外部设备连接,插座端固定在机壳上。航空插座管脚定义如下图

十一、安装方式:

1、使用环境:扭矩传感器应安装在环境温度为0℃ ~ 60℃,相对湿度小于   90%,无易燃、易爆品的环境。 不宜安装在强电磁干扰的环境中。

2、安装方式:         (1)水平安装:如图11所示:          (2)垂直安装:图12所示:

3、连接方式: 扭矩传感器与动力设备、负载设备之间的连接

(1)弹性柱销联轴器连接: 如图13所示,此种连接方式结构简单,加工容易,   维护方便。能够微量补偿安装误 差造成的轴的相对偏移,同时能起到轻微减振的   作用。适用于中等载荷、起动频繁的高低速运转            场合,工作温度为-10-50℃。

(2)刚性联轴器连接: 如图14所示,这种连接形式结构简单,成本低,无补偿   性能,不能缓冲减振,对两轴的安装精度较高。用于振动很小的工况条件。

4、安装要求:

(1) 扭矩传感器可水平安装,也可垂直安装

(2) 如图11、12所示,动力设备、传感器、负载设备应安装在稳固的基础   上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏传感   器。

(3) 采用弹性柱销联轴器或刚性联轴器连接。

(4)  动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm。

5、安装接口形状与尺寸参考:

如图15所示:图中所标注的A、B、F、G的值见图7对应的规格表

 6、安装步骤:

(1)根据轴的连接形式和扭矩传感器的长度,确定原动机和负载之间的距离,调   节原动机和负载的轴线相对于基准面的距离,使它们的轴线的同轴度小于   Φ0.03mm,固定原动机和负载在基准面上。        、

(2)将联轴器分别装入各自轴上。

 (3)调节扭矩传感器与基准面的距离,使它的轴线与原动机和负载的轴线的             同轴度小于Φ0.03mm,固定扭矩传感器在基准面上。

(4)紧固联轴器,安装完成。
