一、基本原理



传感器扭矩数值的测量采用应变电测原理,当应变轴受扭力影响产生微小变形后,粘贴在应变轴上的应变计阻值发生相应变化,我们将具有相同应变特性的应变计组成测量电桥,应变电阻的变化即可转变为电压信号的变化进行测量。

GB-STS 单法兰系列静态扭矩传感器经过多年锤炼和创新。该系列产品技术成熟、测量精度高、量程范围广、性能稳定可靠。被广泛应用于试验机、静止扭矩检测等测试系统中,由于出色的稳定性、较高的测量精度和极高的性价比而受到用户的赞誉。该系列产品配套我公司GB-XSE仪表可直接显示扭矩值,与GB-VM61C放大器配套使用可输出电压信号或4-20mA电流信号。





二、主要性能及电气指标

  1.   测量范围:0~±0.005(最小)---0~±500000N.M
  2 .
机械安装连接方式:平键、单法兰通槽、双法兰、单法兰轴头,也可非标订做
  3.
测量不确定度:0.1%FS0.2%FS 0.3%FS0.5%FS(可选)
  4.
频率响应100μs
  5.
绝缘强度:200MΩ100V
  6.
供电电压:5V12V DC精密,推荐精密10V DC
  7.
输出信号:≈2mv/V或按客户的要求定做
  8.
传感器内阻: 1000±5欧姆

9.  适应环境温度:-20~60˚C
 10.
过载能力:120%
 11.
相对湿度:≤90%RH8.防护等级:IP68

三、信号输出与信号采集

1.直接将扭矩的mV信号送给计算机或 PLD进行处理
2.
可选配本公司GB-VM系列信号变送器输出为标准模拟量信号(电压、电流)
3
.扭矩传感器的mV信号送给单片机二次仪表,直接显示实时扭矩值可附带 RS232通讯接口与计算机相联。

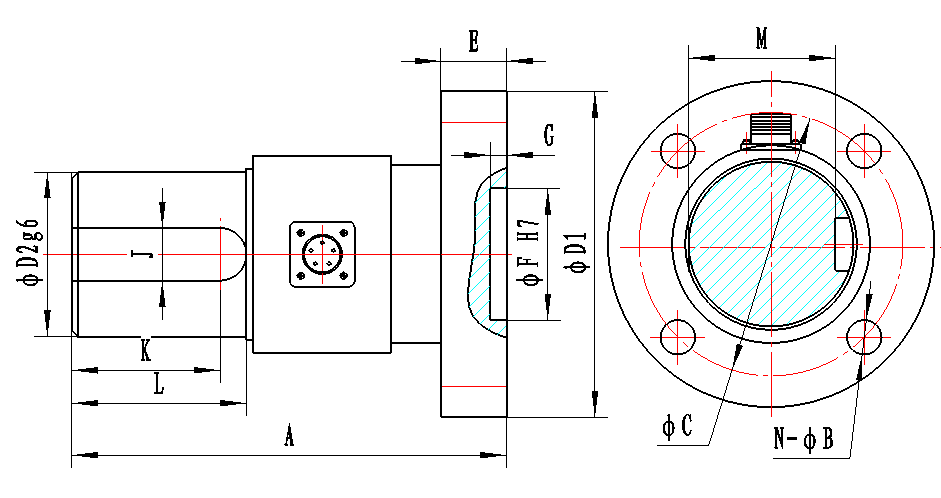

规格

(N.M)

Φ

D1

ΦD2

A

ΦC

E

F

G

K

L

N-ΦB

J

b*h*l*n

0-100

60

18

85

45

10

22

6.5

20

24

4-Φ6.5

6x6x25x1

200-1K

99

50

132

80

20

40

5

45

53

4-Φ10.5

16*10*45*1

2K-5K

125

70

150

105

20

60

4

66

76

8-Φ12.5

20x12x66x2

10000

178

80

180

178

24

110

4

83

96

8-Φ17

22*14*83*2
