产品概述:






 GB-DTS-M微量程扭矩传感器是在标准测扭应变传感器的基础上研制开发的专门传递微小扭矩信号的扭矩传感器。GB-DTS-M微量程扭矩传感器在结构上与GB-DTS标准扭矩传感器型扭矩传感器的不同之处:在于避免了轴承的磨擦力矩的干扰。

特点:

    1. 扭矩测量功能;能源及信号非接触传递功能,输出信号数字化功能。
  2. 可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号。
  3. 传递信号时与是否旋转,转速和转向无关。可以适应长时间,高转速运转。
  4. 精度高,稳定性好。
  5. 体积小,重量轻,易于安装。
  6. 不需反复调零即可连续传递正反转扭矩信号。
  7. 没有集流环等磨损件,可以高转速长时间运行。
  8. 抗干扰性强。
  9. 可任意位置,任意方向安装.

技术参数:
    1.
测量范围:0-0.001;0-0.01;0-0.05;0-0.1;0-0.5;0-1·m;0-2N.m;0-3N.m0-5N.m
    2.
工作电压:±15V DC
    3.
输出信号: 5KHz—15KHz
    4.
测量不确定度:0.1%;0.2%;.0.3%;0.5%FS可选

    5.
适应环境温度:050˚C
    6.
频率响应:100μs

7.绝缘强度:200MΩ100V
    8.
相对湿度:≤90%RH

    9.安全过载: 120%

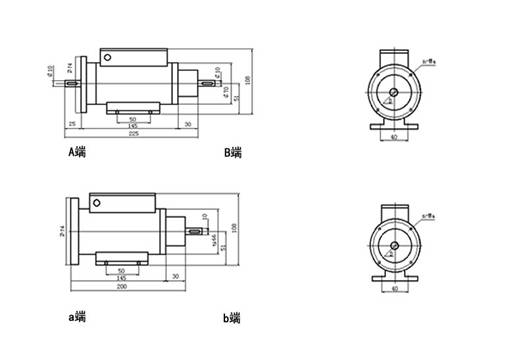

                                                       尺寸图具体尺寸详见图纸



安装指南:
    1.两种外形尺寸。见附图A型传感器和B型传感器。

1 A型属两端轴伸平键联接

2B型属一端轴伸一端轴孔平键联接,轴孔为φ6,内设顶丝与辅助端的设备轴平面相接触。
    2.
 GB-DTS-M系列扭矩传感器微量程扭矩传感器分ab端。b端为测量端;a端为辅助;b端通过联轴器与被测设备相联接,安装时一定要避免附加弯矩。
